Certificazione: | ISO9001 | Nome: | Supporto della primavera |
---|---|---|---|
Pacchetto: | Compensato | Marca: | Kiande |
Modello: | KD-TH | Uso: | per di inserimento il contenitore |
MOQ: | 1000pcs | ||
Evidenziare: | flatwise supporto della primavera della sbarra collettrice,Supporto verticale della primavera della sbarra collettrice,flatwise gancio della molla della sbarra collettrice |

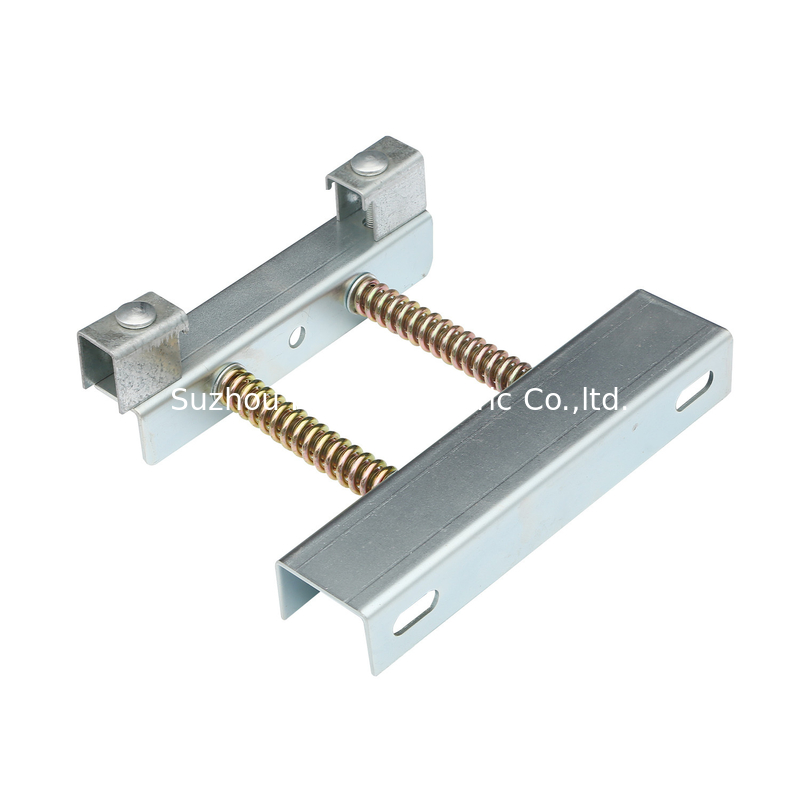

Accessori della sbarra collettrice di sostegno della primavera per l'installazione della sbarra collettrice
No. | Oggetto | Specificazione | Parametri |
1 | Supporto della primavera | 60*40*5mm | |
60*40*3mm | |||
2 | Primavera | 17L120 | L=120mm |
3 | Doppio bullone intestato | M10*230mm | |
4 | Supporto | Verticale/flatwise |
Istruzioni di installazione per il montaggio del gancio della molla
1 misura il gancio della primavera al morsetto “di U” già misura ad entrambi i lati del bustrunking (condutture in aumento).
2 rimuova il dado A dall'assemblea di gancio rigida e passi il bullone M16 attraverso i fori nel canale “di C” già riempito di malta
sul pavimento/parete
3 in virtù di peso che bustrunking la molla comprimerà e che crea una lacuna fra il dado “C” e la L supporto. Stringa il dado
“C” a mano in modo da eliminare la lacuna.
4 regoli il dado B da entrambi i lati di bustrunking finché non raggiunga il livello desiderato per il giunto di riparazione con bustrunking più basso. Assicuri
che il dado B è ugualmente regolato da entrambi i lati per installare bustrunking verticalmente diritto.
5 controdado A da più inferiore del bullone al canale “di C”.
Un punto #1,2,3,4,5 di 6 ripetizioni per bustrunking successivo.
7. allenti il dado C per permettere che abbastanza lacuna affinchè la molla si espanda nelle circostanze termiche dopo installazione completa.
