Dettagli:
|
Nome: | Macchina compatta di montaggio della sbarra collettrice | Applicazione: | Assemblea della sbarra collettrice |
---|---|---|---|
Max. Busbar Height: | 330mm | Max. Busbar Length: | 6000mm |
Produttività lavorativa: | Intorno a 3000mm/4min | Lunghezza della parte di inversione: | 4500mm |
Lunghezza della stazione di operazione manuale: | 1500mm | Potere: | 380~415VAC 50~60Hz 5kW |
Dimensione: | L18000mm*W800mm*H1900mm | ||
Evidenziare: | Macchina a un solo strato dell'Assemblea di Busway,Macchina di rivettamento manuale di montaggio della sbarra collettrice,Attrezzatura a un solo strato dell'Assemblea di Busway |

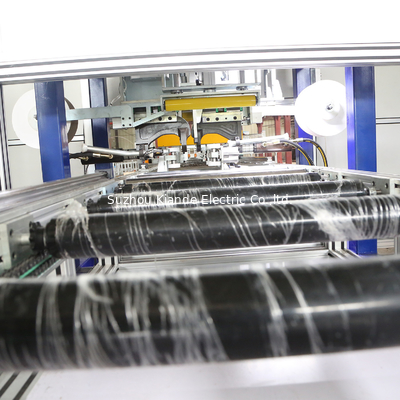

Catena di montaggio automatica di Busway dei semi compatti a un solo strato
Dati dell'attrezzatura sulla catena di montaggio automatica della sbarra collettrice dei semi
No. | Parametri |
Modello | KD-ZDX/H-4-6 (4,5) |
Max. Busbar Height |
330mm (a un solo strato) |
Max. Busbar Length |
6000mm |
Produttività lavorativa |
Intorno a 3000mm/4min |
Rivettamento della macchina | Non incluso |
No. del rotatore | 4 insiemi (norma) |
Lunghezza della parte di inversione |
4500mm |
No. di sollevamento manuali del dispositivo |
3 pezzi |
Lunghezza della stazione di operazione manuale |
1500mm |
Materiale del gancio | Gancio di alluminio |
Rivettamento del tipo | Rivettamento del manuale |
Potere | 380~415VAC 50~60Hz 5kW |
Dimensione dell'attrezzatura | L18000mm*W800mm*H1900mm |
Introduzione di funzione
La catena di montaggio semiautomatica è composta di tre parti, di stazione dell'pre-assemblea, di stazione automatica di inversione e di stazione accessoria dell'assemblea.
stazione dell'Pre-assemblea: Gli operatori premonteranno e ripareranno le parti principali della sbarra collettrice dai dispositivi e trasferiranno la sbarra collettrice alla stazione automatica di inversione manualmente.
Stazione automatica di inversione: Quando la sbarra collettrice arriva nella stazione di inversione, l'operatore riparerà la sbarra collettrice dal morsetto e l'inizio che rivetta da un lato. Dopo un lato è fatto, rotatori sarà invertito 180 gradi per il rivettamento dell'altro lato.
Stazione accessoria dell'assemblea: Dopo che la sbarra collettrice è rivettata, l'operatore monterà gli accessori della sbarra collettrice a questa stazione.
Vantaggi
1. La linea di produzione semiautomatica della sbarra collettrice può realizzare la pressione automatica da sinistra a destra e giù aumentare quale è conveniente per la perforazione e rivettare.
2. La linea di produzione è flessibilmente compatibile, adatto a sbarra collettrice
3. Il sistema di controllo elettrico può premere allo stesso tempo o esclusivamente.
4. La catena di montaggio semiautomatica della sbarra collettrice è una linea di produzione di costo-effictive e più stabile.
